河北某化工廠二期工程脫硫脫硝自控部分，采用西門子SMART系列PLC，上位機采用力控組態軟件。通過脫硫控制系統可實現液位自動控制、PH值的PID調節、排灰漿精準控制等功能，有效提升脫硫效率，同時使SO2的排放要求達到國家環保標準。
整個脫硫控制系統采用了管理級、控制級和過程級三層網絡結構，其中包括數據采集和處理、模擬量控制、順序控制以及保護連鎖、報警等功能。
過程級控制主要采用PLC和執行機構（電動調節閥、變頻器）控制生產過程，另外采用智能儀表采集現場壓力、溫度、流量等各項數據。系統正常運行時，采用閉環控制，系統根據設定值和實測值的差值實現自動控制，使被控量自動穩定于設定值；當自動控制系統發生異常時，可由現場操作人員直接對調節閥、變頻器等執行機構進行操作，即通過手動控制以確保整個系統的安全、穩定、有效運行。

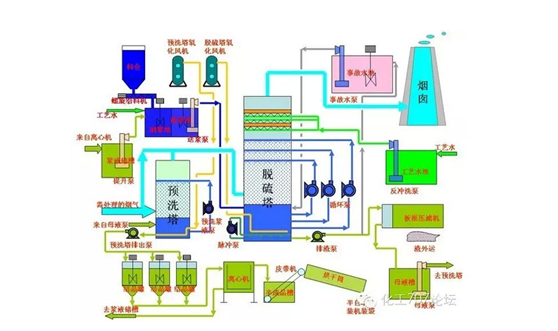

監控級運行可實現實時數據采集和控制軟件（組態軟件）完成煙氣脫硫系統監控與管理。監控范圍包括：現場控制設備的啟停操作及運行狀態；脫硫控制系統的動態參數；脫硫除塵后煙氣中煙塵、SO2排放濃度。整個系統功能范圍內的全部報警項目可在顯示器上顯示并可在打印機上打印。

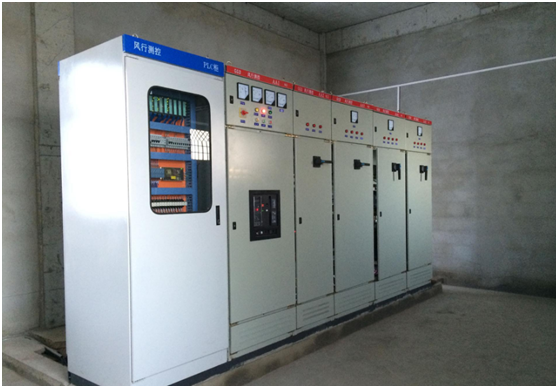

現場控制柜

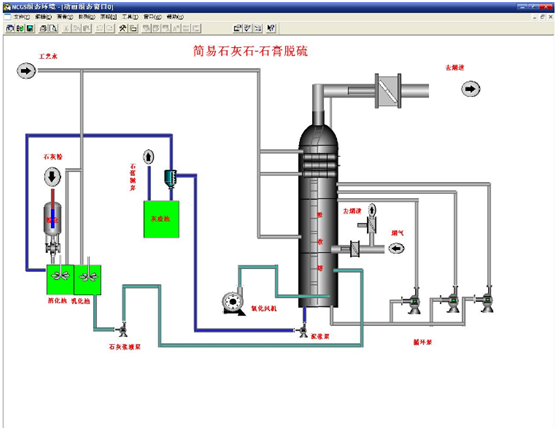

觸摸屏部分畫面
